Gotthard LEHNEN:
Erschließung Baugebiet Mendig
Allgemeine Baubeschreibung:
Erschließung von 27 Baugrundstücken auf einer ehemals landwirtschaftlich genutzen Fläche von 1,8 Hektar. Verlegung von Wasserleitung, Gasleitung, Schmutz- und Regenwasserkanal inkl. Anschlussleitungen. Einbau eines Stauraumkanals.

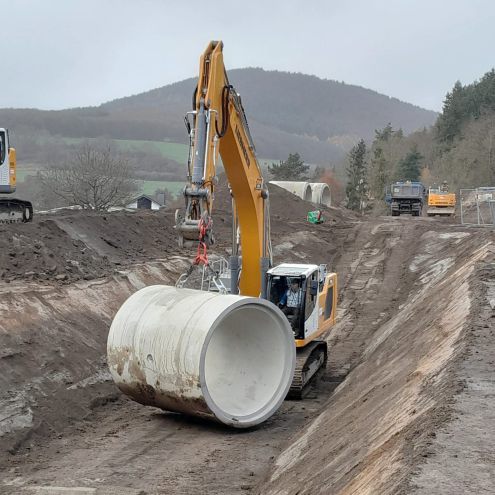

Das Verlegen und Verteilen der Rohre konnte nicht mit dem Kran erfolgen, was den Bagger LH 938 an seine Belastungsgrenze gebracht hat.
-
Ausführung: 2021 - 2022 -
Volumen: ca. 800.000 € -
Erdarbeiten: ???
Ausgeführte
Hauptleistungen:
|
Endausbau von 4 Straßenachsen auf einer Gesamtlänge von 400 m |
|
Einfassung mit 3-zeiliger Rinne und Tiefbordstein, Länge 400 m |
|
Einbau von 15 Abläufen inkl. Anschlußleitungen |
|
Einbau von 36 cm Frostschutz und 15 cm Schottertragschicht |
|

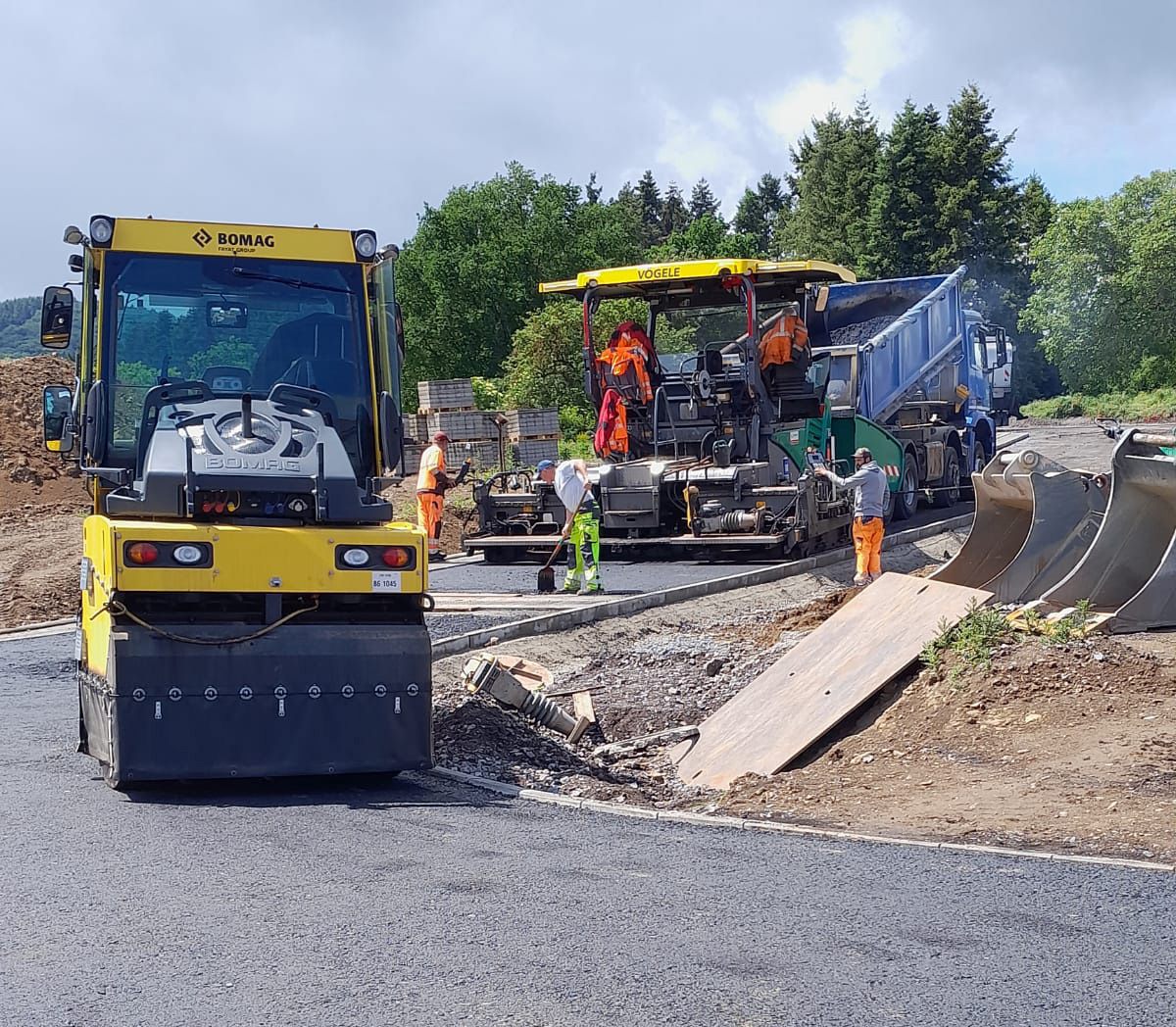

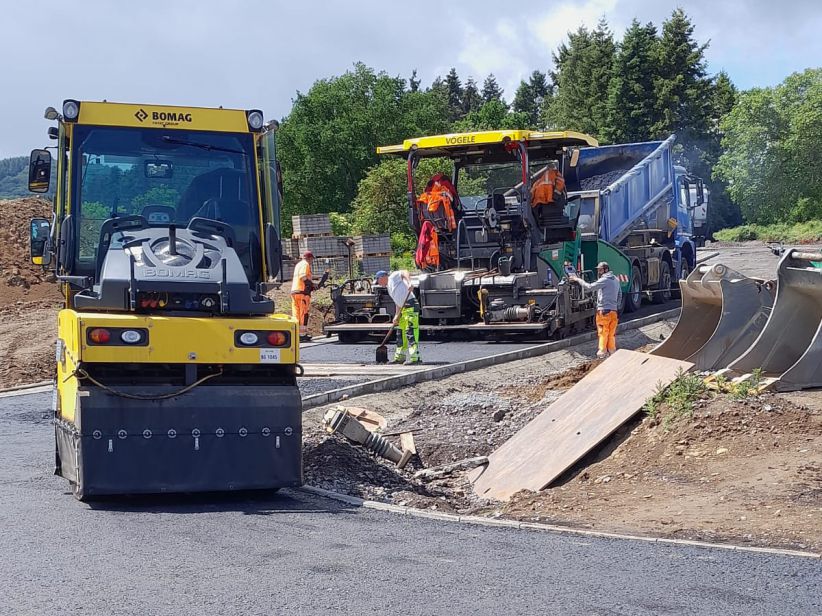

10 cm Tragschicht 0/32 und 4 cm Deckschicht AC 11 DN , Fläche 1.300 m2 |
|

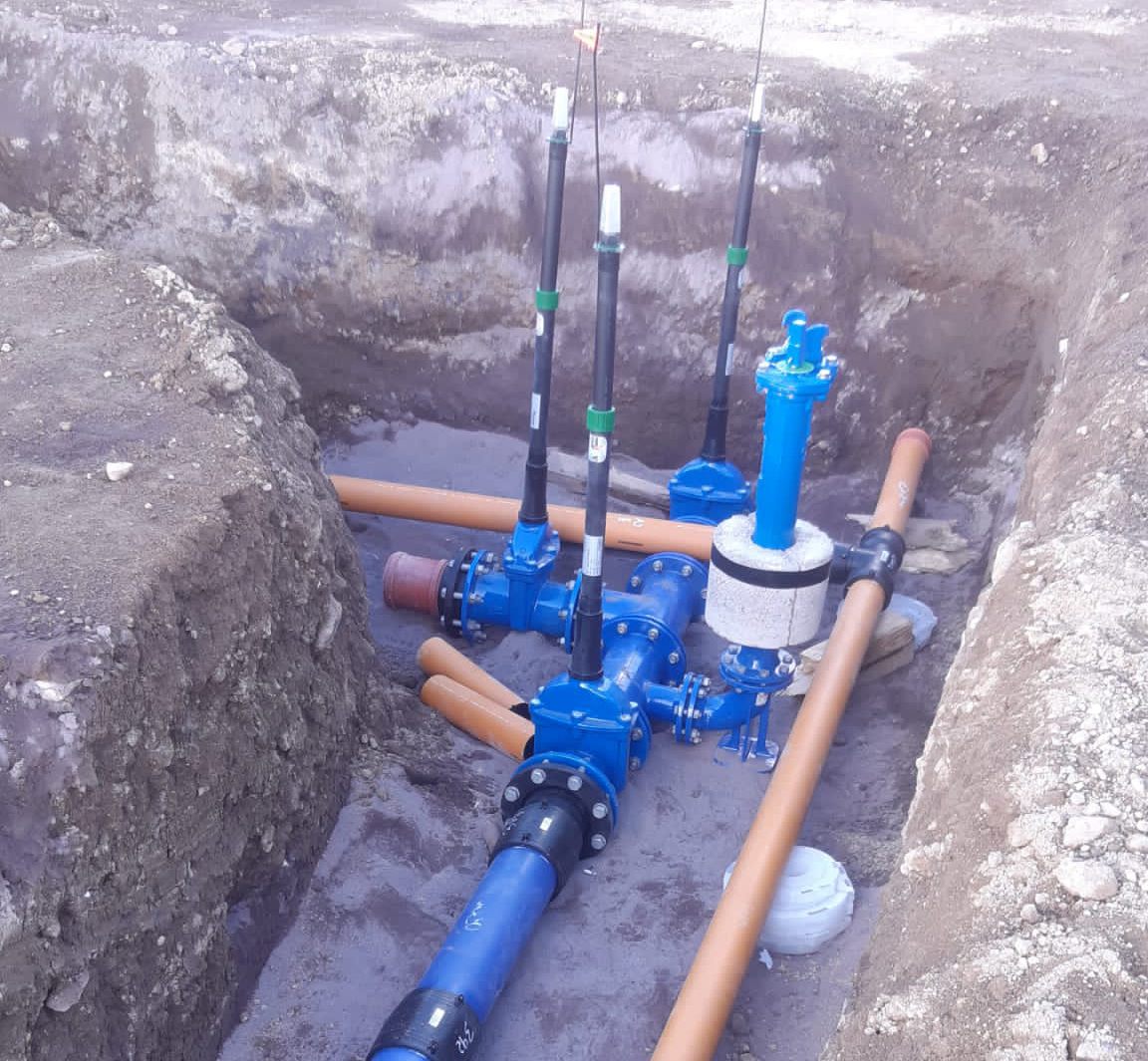

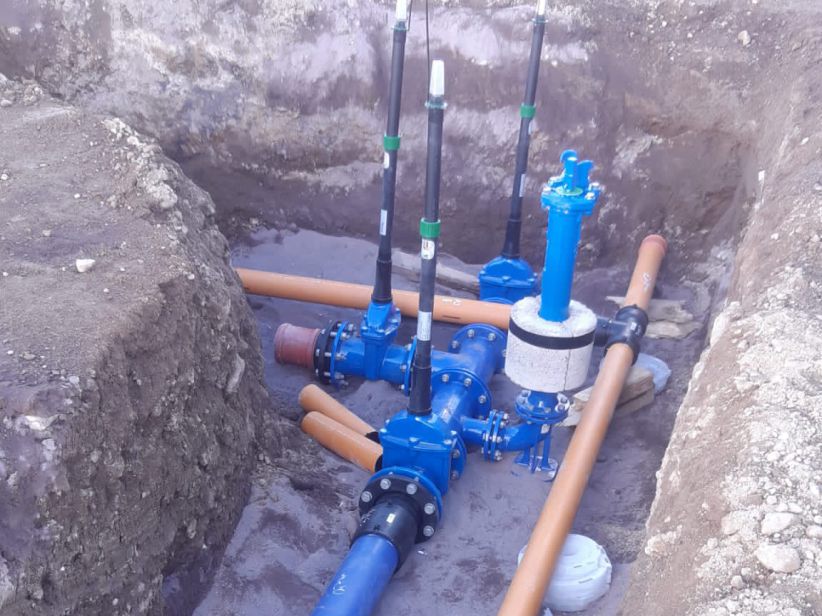

Verlegung von 400 m PE 100 da 160 inkl. Einbaugarnituren |
|
Einbau von 30 Stk. Anbohrschellen |
|
Rauslegen von 27 HA mit Pex Rohr |
|
Herstellung von 400 m Graben und Wiederverüllung |
|
Verlegung von 400 m SB-Rohr DN 300 und 100 m HS-Rohr DN 250 inkl. 27 HA für Schmutz- und Regenwasser |
|
Einbau von 17 Schachtbauwerken DN 1000 |
|

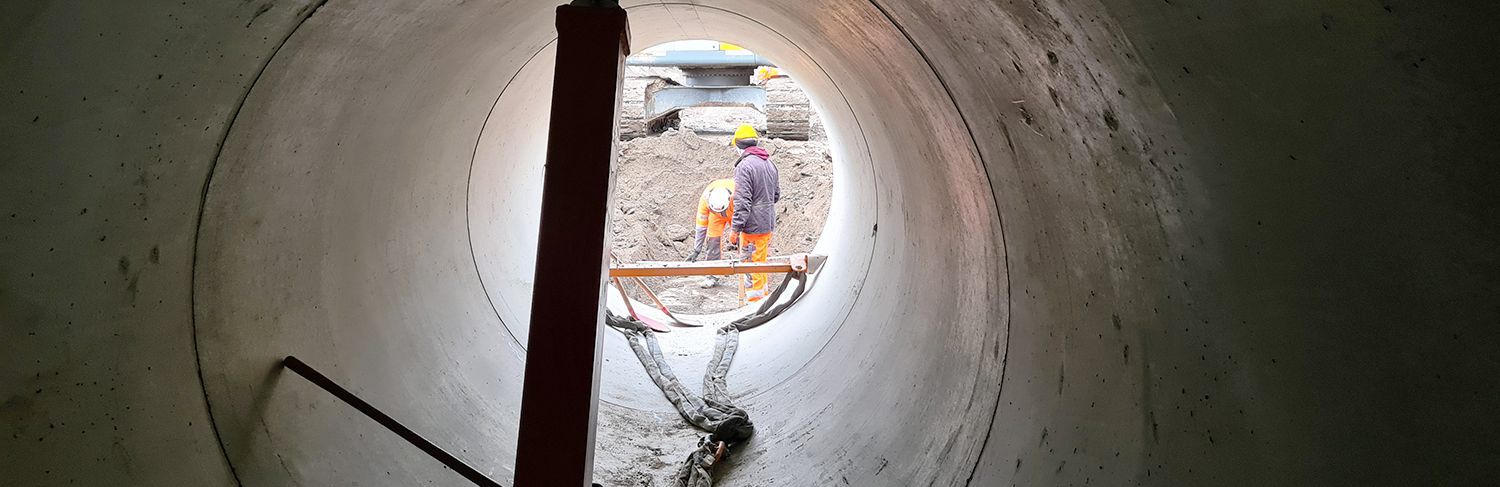

Verlegung von 60 m SB-Rohr DN 2200 (Gewicht pro Rohr ca. 11 t) |
|

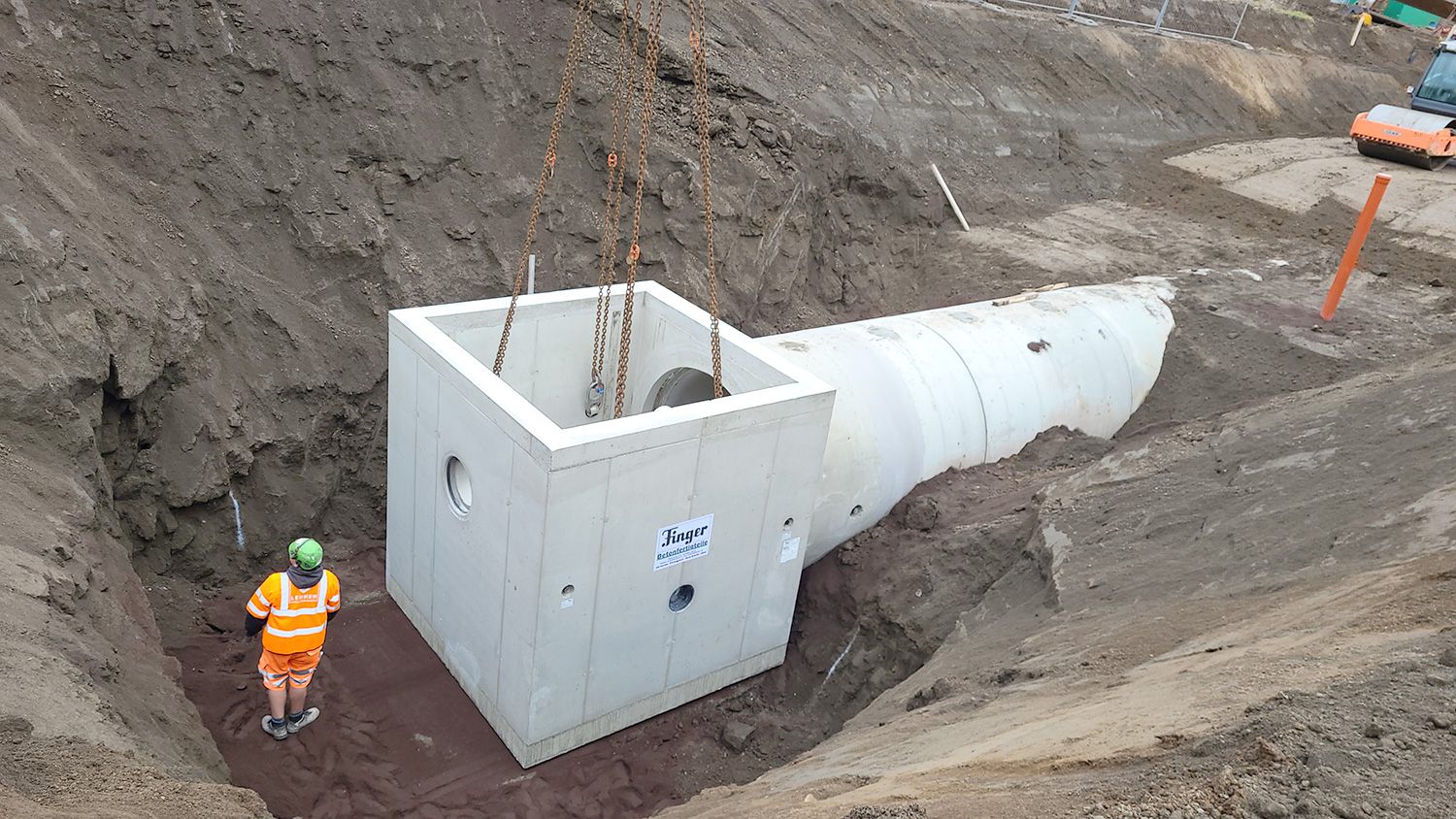

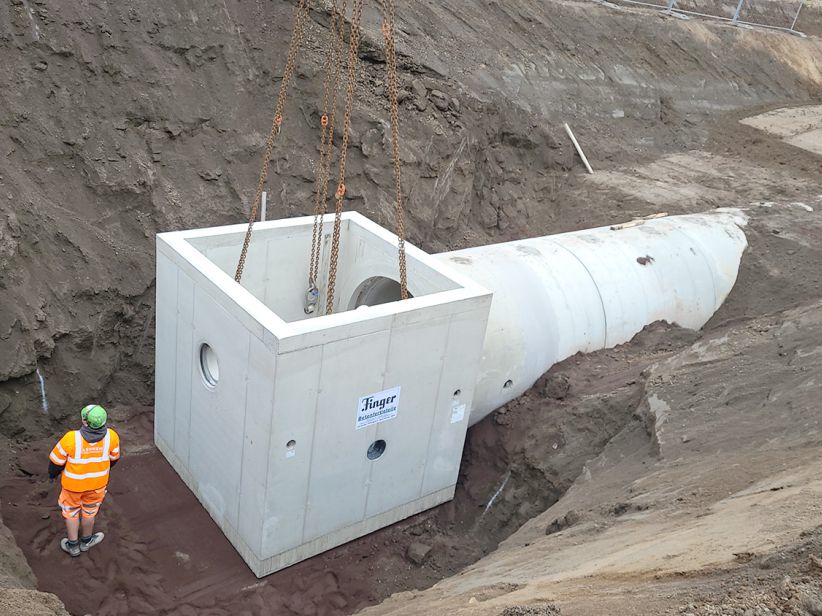

Einbau von 2 Staukanalbauwerken, Abmessung 3,50 x 3,50 x 4,60 (Einzelgewicht ca. 30 t) |
